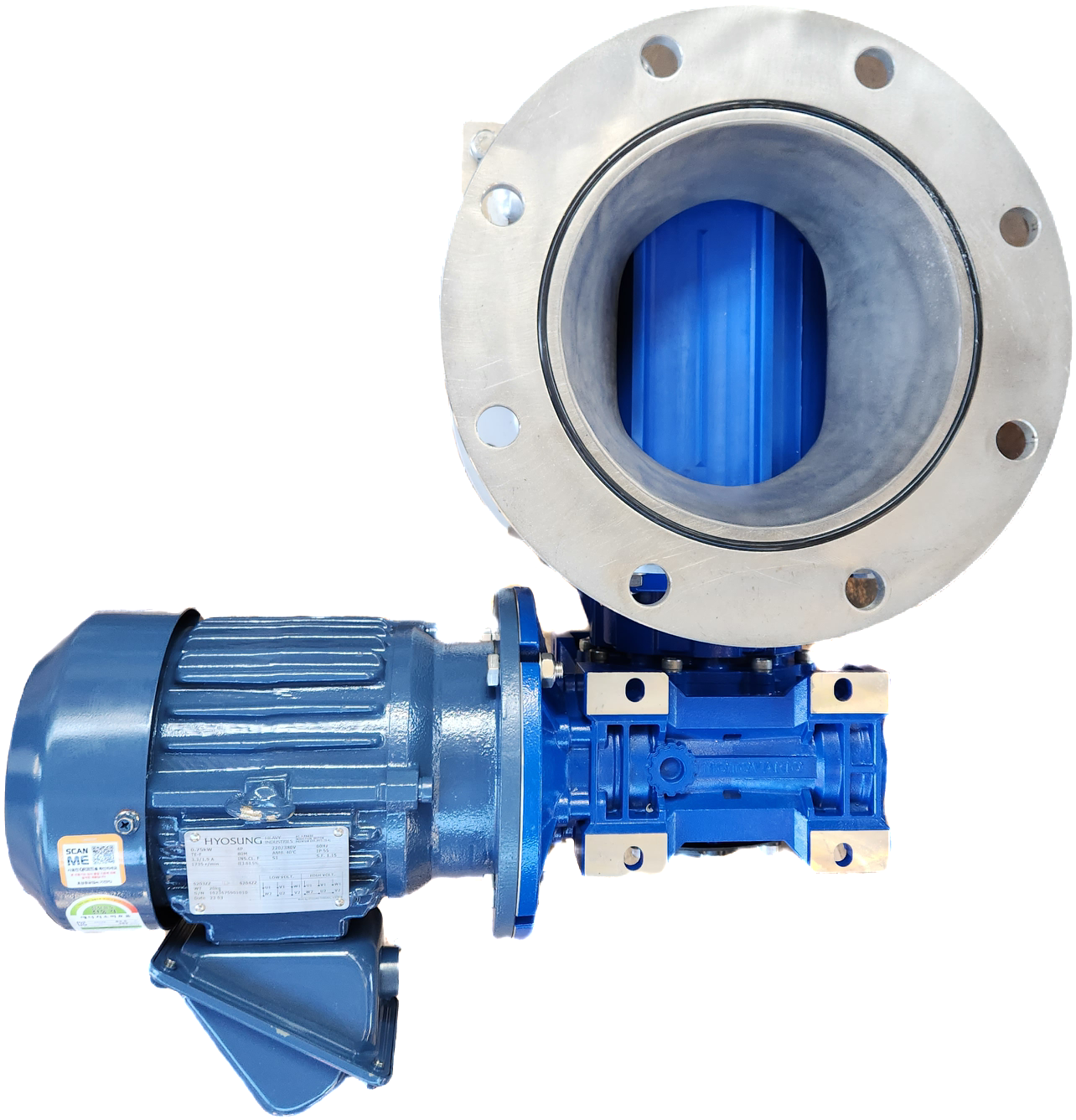

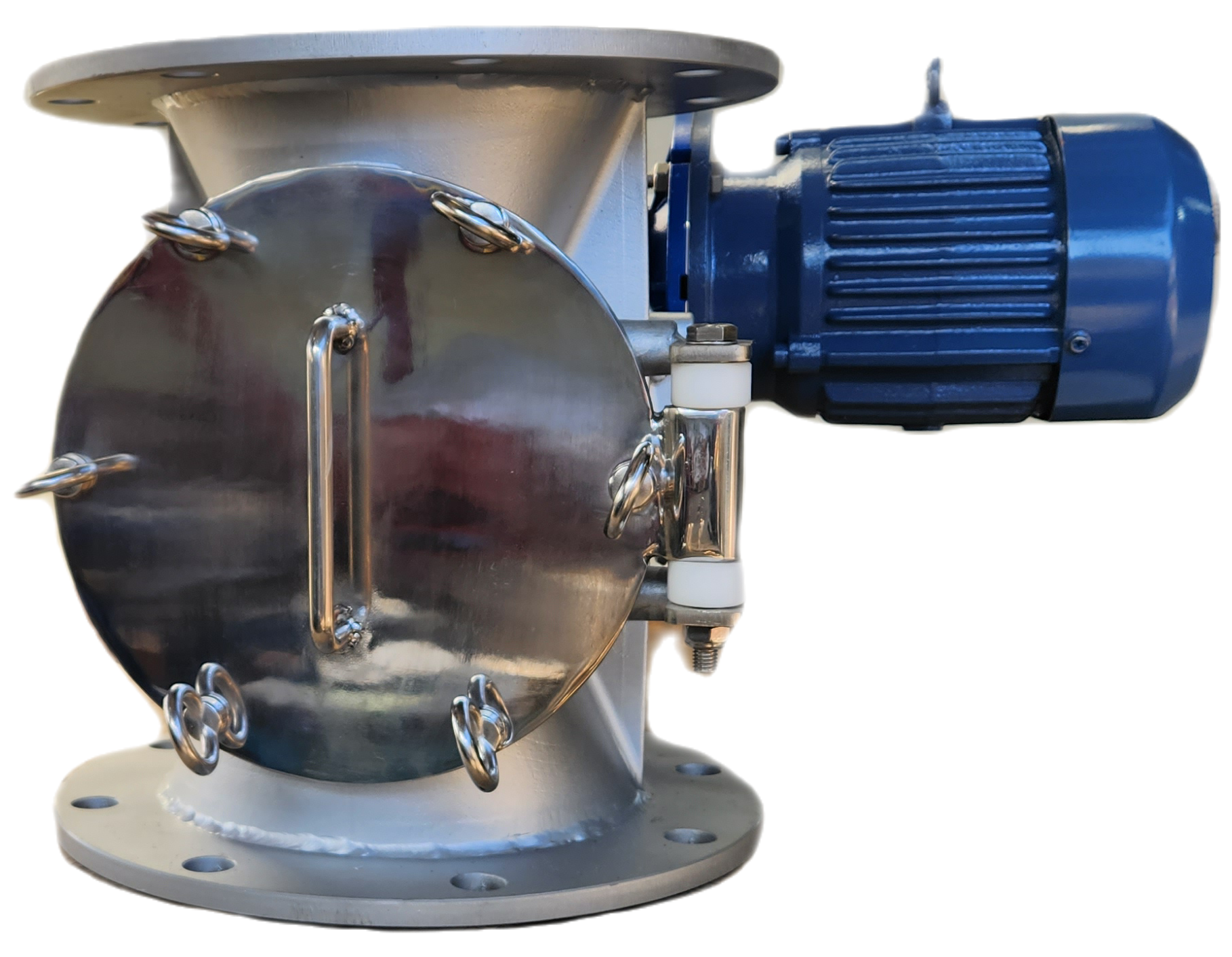

| 직결형 ROTARY VALVE - OPEN - DOOR TYPE [제품명: DSV] |
| ■ [DSV]의 용도 2차전지, 위생설비, 화학설비, 식품설비, 제약설비 적합 |
| (1) Stuffing Box의 한쪽면이 Door구조로 되어 있어 분해 조립시 매우 용이하다. (2) Door의 Open 및 Blade와 Shaft를 서로 분리할 수 있도록 되어 있어 청소 및 점검이 용이하다. (3) 부착성이 강한 분립체에 최적의 Rotary Valve이다. (4) 제품의 조건에 따라 Rotor의 형상을 선택할 수 있다. (5) 세밀한 가공과 정밀한 조립으로 기밀성이 우수하다. |

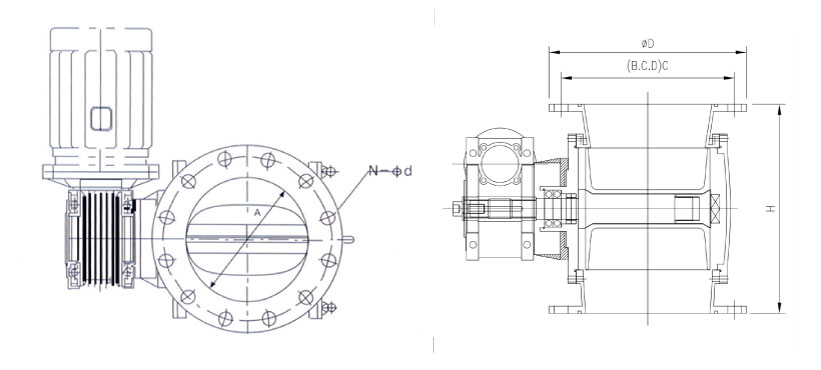

■ 직결형 ROTARY VALVE (OPEN - DOOR TYPE)의 사양
|
형식 |
øA | (B.C.D)C | øD | N-ø |
H |
Litre.rev |
㎡/hr(30rpm) |
Geared motor |
|
DSV-100 |
100 | 172 | 210 | 8-19 | 260 | 0.88 | 1.5 |
0.2kw |
| DSV-150 | 150 | 240 | 280 | 8-23 | 290 | 2.5 | 4.5 | 0.4kw |
|
DSV-200 |
200 | 290 | 330 | 12-23 | 250 | 5.89 | 10.6 |
0.75kw |
※ DRV-703 ROTARY VALVE 용량 계산서
w = 60/1000×p×α×q×N
p = BLUK DENSITY
α= 효율 : 7%적용
q = ROTOR 1회전당 배출량(L/REV)
N = 회전수(RPM) : 30RPM 적용
n = 날개수 8EA
w = 이송량(TON/HR)
D = 209.7mm
L = 209.4mm
T = 9t
d = 50mm
실용신안등록
(주)두현테크 디에이치테크 디에이치텍 로터리밸브 로타리밸브 ROTARY VALVE 직결형 오픈도어형 OPEN DOOR

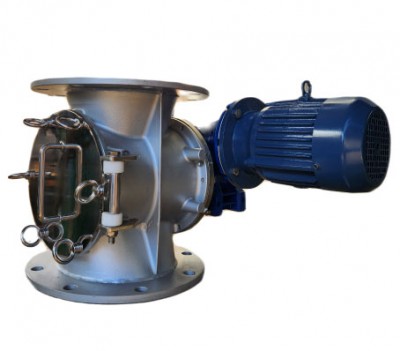

상세 이미지
